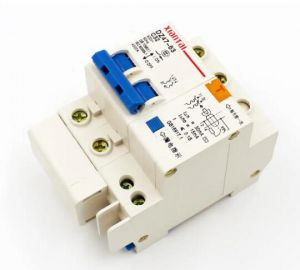

漏电保护器，简称漏电开关，也叫漏电断路器，主要用于设备发生漏电故障时，保护有致命危险的人免受电击具有过载和短路保护功能，可用于保护线路或过载和短路，也可作为正常情况下线路的不频繁切换和启动。

漏电保护器可根据其保护功能使用、结构特征、安装方式、运行方式、极数和线数、动作敏感度的分类等，这里主要是按其保护功能和用途分类来描述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座有三种。 famous encyclopedia string

1.漏电保护继电器是指具有检测和判断漏电电流功能，但不具有切断和接通主电路功能的漏电保护装置。漏电保护继电器由零序组成、释放器和用于输出信号的辅助触点。可配合大电流自动开关作为低压电网的总保护或主干道漏电保护、接地或绝缘监控保护。

当主电路中存在漏电流时，由于辅助触点和主电路

路开关的脱扣器串联成回路，所以辅助触点接通脱扣器，断开空气开关、交流接触器等，使它跳闸，切断主电路。辅助触点也可以与声音连接、光信号装置，发出漏电报警信号，反映线路的绝缘状态。

famous encyclopedia string

2.漏电保护开关是指既能像其他断路器一样接通或关断主电路，又具有检测和判断漏电电流功能的开关元件当主电路发生漏电或绝缘损坏时，漏电保护开关可根据判断结果开启或关闭主电路。它与熔断器、在热继电器的配合下，可以形成功能齐全的低压开关元件。

目前这种形式的漏电保护装置应用最为广泛，市面上的漏电保护开关按其功能常用的有以下几类：

1）它只有漏电保护和断电功能，必须配保险丝使用、热继电器、过流继电器等保护元件的配合。

2）同时具有过载保护功能。

famous encyclopedia string

3）同时具有过载、短路保护功能。 famous encyclopedia string

4）同时具有短路保护功能。

famous encyclopedia string

5）同时具有短路、过负荷、漏电、过压、欠压功能。 famous encyclopedia string

3.漏电保护插座是指能检测判断漏电电流，切断电路的电源插座。其额定电流一般小于20a，泄漏电流为6 ~ 30 ma，具有较高的灵敏度，常用于手持电动工具和移动电气设备的保护及家用、等民用场所。 famous encyclopedia string

漏电保护器对触电和漏电保护具有高灵敏度和快速动作电磁漏电保护的结构和原理这是其他的保护电器，比如保险丝、自动开关等。自动开关和熔断器正常时要通过负荷电流，其动作保护值要避开正常负荷电流来整定，所以其主要作用是切断系统的相间短路故障（有些自动开关还具有过载保护功能）漏电保护器利用系统的剩余电流来反应和动作正常运行时，系统的剩余电流几乎为零，因此其动作整定值可以设置得很小（一般为ma级）当系统触电或设备外壳带电时，有较大的剩余电流，漏电保护器检测并处理此剩余电流后可靠动作切断电源。 famous encyclopedia string

电气设备漏电时，会呈现异常的电流或电压信号，漏电保护器通过测试、对异常电流或电压信号进行处理，驱动执行器动作。我们把根据故障电流动作的漏电保护器称为电流漏电保护器，把根据故障电压动作的漏电保护器称为电压漏电保护器。电压漏电保护器因结构复杂动作特性稳定性差受外界干扰制造成本高，已基本被淘汰。国内外漏电保护器的研究和应用都是以电流型漏电保护器为主。

漏电保护器是电路中零序电流的一部分（通常称为剩余电流）作为动作信号，并以电子元件作为中间机构，它具有较高的灵敏度和完备的功能，因此这种保护装置得到了越来越广泛的应用。漏电保护器由四部分组成：

famous encyclopedia string

检测元件：检测元件可以说是零序电流互感器。被保护的相线、中性线穿过环形铁芯形成变压器的初级线圈n1，缠绕在环形铁芯上的绕组形成变压器的次级线圈n2如果没有漏电，此时会流过相线、中性线的电流矢量之和等于零，因此在n2上不能产生相应的感应电动势。如果发生漏电，相线、如果中性线的电流矢量之和不等于零，就会在n2上产生感应电动势，这个信号会被送到中间环节做进一步处理。 www.qwbaike.cn

中间环节：中间链路通常包括放大器、比较器、释放，当中间环节为电子时，中间环节还需要一个辅助电源来提供电子电路工作所需的电源。中间环节的作用是对零序互感器的泄漏信号进行放大处理，输出到执行机构。 famous encyclopedia string

执行机构：该结构用于接收中间环节的指令信号，执行动作，并在故障时自动切断电源。

famous encyclopedia string

试验装置：由于漏电保护器是一种保护装置，应定期检查它是否处于良好状态、可靠。测试装置通过测试按钮和限流电阻的串联来模拟漏电路径，检查装置是否能正常工作。 famous encyclopedia string

第一，当电网确实接地时，漏电保护器正常工作。在这个正常动作中，由于电网的老化、随着气候和环境的变化，电网接地点引起的动作占绝大多数，而人身触电引起的动作很少。可以想象，能够正常用电是人 的第一个需求为了防止频繁停电造成人身触电伤害的概率极低，它一定会造成人 的麻烦。

第二，电网本来是不接地的，但是漏电保护器在以下情况下可能会失灵：

famous encyclopedia string

1由于漏电保护器是由信号触发的，那么在其他电磁干扰下，也会产生信号触发漏电保护器动作，导致误动作。 famous encyclopedia string

2当电源开关闭合送电时，会产生冲击信号，导致漏电保护器误动作。 famous encyclopedia string

3多支路漏电之和会引起越级误动作。

4中性线重复接地可能导致串流误动作。

可见漏电保护器在技术上存在误动作的可能性，会使漏电保护器的移频问题更加严重和复杂。 famous encyclopedia string

从技术原理分析，还有一个技术误区是漏电保护器可能拒动。

famous encyclopedia string

1当中性线重复接地时，会造成漏电保护器分流拒动，并且很难找到中性线的重复接地点。

2当电源缺相且缺相恰好是漏电保护器的工作电源时，就会拒绝动作。 famous encyclopedia string

从以上分析可以看出，漏电保护器在实际使用中会发生频移现象、拒动问题既有客观环境和原因，也有漏电保护器本身的技术误区。特别是漏电保护器的使用，要求电网中性点必须接地，而漏电保护器的技术误区大多与电网中性点接地有关：

一是因为中性点接地，电网相线的支架常年承受相电压，所以支架被击穿，形成电网的接地点，造成漏电，引起漏电保护器的频率。

其次，由于中性点接地，相线偶尔接地时，会立即产生较大的泄漏电流，不仅增加电损耗，还容易引起火灾，加剧漏电保护器的频率移动。 famous encyclopedia string

第三，由于中性点接地，当人触电时，会立即产生很大的电击电流，对人的威胁很大 的生命即使有漏电保护器，也会先电击再保护如果行动迟缓或失败，后果会更严重。

www.qwbaike.cn

第四，由于中性点接地，电网对地分布电容接入回路，会增加开关闭合时对地冲击电流，造成误动作。 famous encyclopedia string

第五，由于中性点已经接地，很难发现中性线重复接地，会使漏电保护器并联串联误动作。 https://www.qwbaike.cn

由此可见，漏电保护器确实存在技术误区，而这些技术误区与电网中心点接地密切相关使用漏电保护器时，电网的中心点必须接地，所以频率偏移是在漏电保护器的技术思路内解决的、拒绝搬家的问题不太可能。 www.qwbaike.cn

有两点需要特别指出：

1. 当人体发生单相触电事故时，（这种事故在触电事故中概率最高），即接触漏电保护器负荷侧的一根相线（火线）可以起到很好的保护作用。如果此时人体与地面绝缘，触碰到相线和零线，漏电保护器就不能起到保护作用。

famous encyclopedia string

2.由于漏电保护器的作用是防患于未然，其重要性在电路正常工作时无法体现，往往不容易吸引大家 的关注。有些人在漏电保护器动作时不认真查找原因，而是短路或拆除漏电保护器，这是极其危险的，也是绝对不允许的。
